Ambo dun poliedro

Kepler e os poliedros rectificados = ambo poliedros de Conway

1. A operación xeométrica de "rectificación" dun poliedro

En xeometría moderna (especialmente desde o traballo de notación de Coxeter e Conway ), "rectificar" un poliedro (P) é unha operación que produce un novo poliedro ( nome do operador { rect } (P)), cuxos vértices son os puntos medios das arestas de (P).

Como se constrúe?

1. «Toma os puntos medios de cada aresta» do poliedro orixinal.

2. «Estes puntos convértense nos vértices» do novo poliedro.

3. «As caras orixinais» redúcense a novas caras, co mesmo número de lados pero máis pequenas (están «truncadas á metade das arestas»).

4. Os «vértices orixinais» desaparecen; no seu lugar, para cada vértice do poliedro orixinal, aparece unha nova cara. Esta nova cara ten tantos lados como arestas converxen no vértice orixinal (é dicir, unha cara de tipo (n) -gonal onde (n) é o grao do vértice).

Polo tanto, a rectificación transforma:

- Caras con (n) lados → Caras con (n) lados (máis pequenos).

- Vértices de grao (m) → Caras de (m) lados.

Isto conserva a simetría orixinal.

Propiedades clave

A rectificación dun poliedro e do seu dual produce o mesmo resultado. Por exemplo, a rectificación do cubo e do octaedro (que son duais entre si) produce o cuboctaedro . A rectificación do dodecaedro e do icosaedro produce o icosidodecaedro .

- É equivalente a un "truncamento completo" (ao punto medio das arestas).

- En termos de Conway , a operación chámase "ambo" (a)

Exemplos

| Poliedro orixinal | Poliedro rectificado | Caras rectificadas |

| Tetraedro | Octaedro (regular) | 8 triángulos ( 3 para cada vértice do tetraedro + 4 triángulos das caras orixinais? ) *Nota: o tetraedro rectificado é o octaedro; as súas caras son os 4 triángulos das caras orixinais e os 4 triángulos dos vértices, en total 8. |

| Cubo | Cuboctaedro | 8 triángulos (dos 8 vértices do cubo) + 6 cadrados (caras orixinais reducidas) |

| Octaedro | Cuboctaedro | 6 cadrados (dos 6 vértices do octaedro) + 8 triángulos (caras orixinais reducidas) → O mesmo cuboctaedro |

| Dodecaedro | Icosidodecaedro | 20 triángulos (dos 20 vértices) + 12 pentágonos (caras orixinais) |

| Icosaedro | Icosidodecaedro | 12 pentágonos (dos 12 vértices) + 20 triángulos (caras orixinais) → Mesmo sólido |

2. Kepler e os poliedros rectificados

Aínda que a palabra "rectificación" no sentido moderno non aparece nos seus textos, o proceso xeométrico que describín é exactamente o que Johannes Kepler explorou no seu libro " Harmonices Mundi " (1619, *As harmonías do mundo*), Libros I e II.

Redescubrimento dos sólidos de Arquímedes

Os 13 sólidos de Arquímedes (poliedros convexos con caras regulares de dous ou máis tipos, vértices idénticos) foran descritos por Arquímedes, pero o seu traballo perdeuse e as referencias só se coñecen en Pappus . «Kepler reconstruíunos todos» e presentounos sistematicamente por primeira vez na era moderna, con nomes que en moitos casos perduraron.

Para el eran «figuras perfectas de segunda orde» (as platónicas eran de primeira orde). Kepler mostrou como obtelas a partir das platónicas mediante truncamentos, cortes nos vértices e arestas.

Entre eses 13, dous son precisamente os que agora chamamos "rectificados":

- O « cuboctaedro »: Kepler denominouno *cubo truncado e octaedro truncado ao mesmo tempo*, porque observou que truncando o cubo nos puntos medios das súas arestas e truncando o octaedro do mesmo xeito obtense o mesmo sólido. Considerouno unha fusión de ambos os truncamentos.

- O « icosidodecaedro »: Mesma relación entre o dodecaedro e o icosaedro. Kepler descríbeo explicitamente como un corpo que se pode xerar «truncando o dodecaedro ou o icosaedro ata que as arestas se convertan en puntos», é dicir, ata os puntos medios.

Construción kepleriana paso a paso (exemplo cubo → cuboctaedro )

Kepler en * Harmonices Mundi *, Libro II, proposición XXVIII, describe o truncamento do cubo:

1. En cada aresta do cubo marca dous puntos que o dividan segundo a proporción extrema e media (áurea) ou, no caso límite, exactamente no medio.

2. Cortar planos que pasen por eses puntos, eliminando as esquinas do cubo.

3. Se cortas a aresta pola metade, as caras cadradas orixinais convértense en cadrados máis pequenos e aparece un triángulo equilátero en cada vértice anterior. O resultado é un sólido con 6 cadrados e 8 triángulos: o cuboctaedro .

Kepler non se limitou á construción; tamén «calculou propiedades métricas» (arestas, raios de esferas inscritas e circunscritas) en función do raio orixinal e explorou como estes sólidos podían inscribirse uns nos outros.

Nomenclatura e notación keplerianas

Kepler empregou nomes latinos descritivos:

- “ Cuboctaedro ” (de * cubus * + * octaedro *) → * cuboctaedro *.

- “ Icosidodecaedro ” (* icosadodecaedro * + * dodecaedro *) → * icosidodecaedro *.

Estes nomes foron adoptados pola tradición posterior e son os que empregamos hoxe en día.

Poliedros estrelados e a operación de rectificación

Kepler tamén descubriu os dous "poliedros estrelados regulares" (a * stella octangula * e o que hoxe se chaman sólidos de Kepler- Poinsot : o dodecaedro estrelado pequeno e o dodecaedro estrelado grande). Aínda que non están rectificados directamente, a súa formación implicou procesos de facetación e extensión de caras , que na teoría moderna están relacionados coas operacións de rectificación e truncamento en espazos de simetría.

Cando en xeometría moderna falamos de "rectificar un poliedro", o resultado son precisamente os sólidos de Arquímedes que Kepler redescubriu e describiu co método do truncamento completo ata o punto medio.

En resumo ampliado

- «Rectificación (moderna)»: unha operación que crea un poliedro cuxos vértices son os puntos medios das arestas do orixinal. Transforma as caras orixinais en versións reducidas e os vértices en novas caras. É un caso particular de truncamento total.

Kepler reconstruíu os 13 sólidos de Arquímedes , incluíndo o cuboctaedro e o icosidodecaedro , que son exactamente as versións rectificadas do cubo/octaedro e do dodecaedro/icosaedro. Obtivoos mediante truncamentos simétricos que coinciden coa rectificación moderna.

O seu tratado * Harmonices Mundi * proporciona a primeira clasificación, nomenclatura e estudo métrico destes poliedros, sentando as bases para o posterior desenvolvemento da xeometría dos operadores nos poliedros.

A táboa cos «13 sólidos de Arquímedes » en notación de Conway e a descrición de Kepler de cada un. Tomarei como punto de partida os sólidos platónicos: T (tetraedro), C (cubo), O (octaedro), D (dodecaedro), I (icosaedro).

Os 13 sólidos de Arquímedes segundo Kepler e na notación de Conway

Sólido de Arquímedes (nome moderno) | Nome dado por Kepler | Notación de Conway | Como o construíu/describiu Kepler |

| 3 | “Octaedro truncado” | * Octaëdron truncum * | “ tO ” | Truncar os vértices do octaedro; as caras triangulares convértense en hexágonos e os vértices truncados convértense en cadrados. Kepler observou que é a única teselación de Arquímedes que tesela o espazo. |

| 5 | “Icosaedro truncado” | * Icosaëdron truncum * | “ tI ” | Truncando o icosaedro; as caras triangulares convértense en hexágonos regulares e os vértices cortados en pentágonos. Kepler recoñeceuno, aínda que é máis famoso pola súa asociación co fulereno . |

| 6 | “ Cuboctaedro ” | * Cuboctaedro * | “ aC ” (= aO ) | Trunca o cubo *exactamente no punto medio das súas arestas* (ou fai o mesmo co octaedro). As caras cadradas redúcense e os vértices convértense en triángulos. Kepler observou que este é o punto de intersección entre o cubo e o octaedro.

| 8 | “ Rombicuboctaedro ” (pequeno) | * Rombicuboctaedro * | “ eC ” (= eO ) | “Expandir” o cubo: separar cada cara, engadir un rectángulo para cada aresta e un cadrado para cada vértice orixinal. Kepler describiuno como un truncamento suave, onde as caras non se eliminan completamente senón que se engaden cintos de cadrados. |

| 9 | “ Rombicosidodecaedro ” (pequeno) | * Rombicosidodecaedro * | “ eD ” (= eI ) | Expansión do dodecaedro: cada pentágono afástase, cada aresta convértese nun cadrado e cada vértice nun triángulo. Kepler considerouno unha figura “aínda máis perfecta” debido á súa rica simetría. |

| 10 | “Gran rombicuboctaedro ” ( cuboctaedro truncado ) | * Truncum Cuboctaëdron * | “ bC ” (= bO ) | Truncar o cuboctaedro (ou aplicar un bisel ao cubo). O resultado son octógonos, hexágonos e cadrados. Kepler di que se trata dun truncamento máis profundo do cubo, máis alá do cuboctaedro . |

| 11 | «Gran rombicosidodecaedro » ( icosidodecaedro truncado ) | * Truncum Icosidodecaedro * | « bD » (= bI ) | Do mesmo xeito, ao truncar o icosidodecaedro obtéñense decágonos, hexágonos e cadrados. Kepler obtívoo mediante un «corte de esquina extremo». |

| 12 | “Cubo chato” | * Cubus simus * | “ sC ” | Obtense “xirando” as caras do cubo e enchendo os ocos con triángulos. Kepler describiuno como un sólido onde as caras orixinais están rotadas e cada aresta anterior convértese en dous triángulos. É quiral ; existe en dúas formas de imaxe especular.

| 13 | “Dodecaedro chato” | * Dodecaedro simum * | “ sD ” | Igual que o cubo chato pero derivado do dodecaedro. Kepler considerouno lexítimo como unha figura de segunda orde, aínda que a súa construción é máis complexa. |

Observacións importantes

- « Notación de Conway »: as letras indican os operadores aplicados a un sólido platónico inicial:

- “t” = truncar (cortar vértices)

- “a” = ambo / rectificar (puntos medios das arestas)

- “b” = bisel ( biselar , é equivalente a t ∘ a )

- “e” = expandir (separar caras e engadir cintos de cadrados ou triángulos)

- “s” = arrincar (xirar e encher con triángulos)

- A igualdade entre as sementes (por exemplo, aC = aO ) reflicte a dualidade: o cubo e o octaedro son duais e, ao rectificarse, dan o mesmo sólido; o mesmo aplícase ao dodecaedro e ao icosaedro.

Os nomes « rombi- », « cuboctaedro », « icosidodecaedro » e « simus » son exactamente os acuñados por Kepler en Harmonices Mundi (1619) e que sobreviviron ata os nosos días. A súa clasificación é a primeira completa e marcou o renacemento da xeometría dos poliedros semirregulares .

Kepler non empregou a palabra "rectificación" para os poliedros, pero a súa descrición de "truncar á metade das arestas" é "exactamente" a operación "ambo (a)" de Conway , a rectificación actual. Polo tanto, os sólidos de Arquímedes que agora chamamos *rectificados* ( cuboctaedro e icosidodecaedro ) son os "ambo" keplerianos .

Significado básico: Na súa forma máis simple, o proceso Ambo é unha operación que colle un poliedro e produce un novo poliedro cuxos vértices son os puntos medios das arestas do poliedro orixinal. Imaxina cada aresta dun poliedro. Agora marca o seu punto medio. Se conectamos todos estes puntos medios dun xeito específico (explicado máis adiante), obteremos un novo poliedro: o Ambo do orixinal.

Proceso paso a paso:

Para aplicar o proceso de Ambo a un poliedro, séguense os seguintes pasos:

Identifica os novos vértices: os novos vértices son exactamente os puntos medios de todas as arestas do poliedro orixinal.

Conexión dos vértices: Para formar as caras do novo poliedro, os novos vértices conéctanse segundo esta regra: Dous novos vértices (puntos medios) conéctanse para formar unha aresta Ambo se as arestas orixinais das que proceden compartían a mesma cara no poliedro orixinal.

Tipo de poliedro resultante: o poliedro ambo é sempre un poliedro de vértices uniformemente agrupados, o que significa que todos os seus vértices son idénticos por agrupación.

Relación co orixinal: O ambo ten unha cara por cada cara do poliedro orixinal. Non obstante, se a cara orixinal tiña n lados, a nova cara correspondente tamén terá n lados, pero será máis pequena e "cortada" (permanecerá no centro da cara orixinal).

O ambo ten unha cara para cada vértice do poliedro orixinal. Cada vértice do orixinal, onde había m arestas, convértese nunha nova cara de m lados no ambo.

En notación: Ambo(Ambo(P)) é semellante a P.

Exemplos prácticos:

Ambo do cubo. Poliedro orixinal: Cubo (6 caras cadradas, 8 vértices, 12 arestas). Proceso: Tómanse os puntos medios das 12 arestas do cubo.

O poliedro resultante é un cuboctaedro . Ten 12 vértices (un para cada aresta do cubo). Ten 14 caras: 6 cadrados (das 6 caras do cubo) e 8 triángulos (dos 8 vértices do cubo). Todos os seus vértices son idénticos: en cada un deles, un cadrado e dous triángulos se unen.

2. Ambo do octaedro Poliedro orixinal: Octaedro (8 caras triangulares, 6 vértices, 12 arestas). Proceso: Tómanse os puntos medios das 12 arestas do octaedro. Poliedro ambo resultante: De novo, un cuboctaedro .

Isto demostra que o cubo e o octaedro (que son poliedros duais) producen o mesmo poliedro.

3. Ambo do Dodecaedro

Poliedro orixinal: Dodecaedro (12 caras pentagonais). Poliedro resultante: Un icosidodecaedro . Ten 30 vértices (correspondentes ás 30 arestas do dodecaedro). Ten 32 caras: 12 pentagonais e 20 triangulares.

Relación con outros operadores e aplicacións:

O proceso de Ambo é fundamental na teoría dos poliedros e é un dos operadores de Conway , chamado así polo matemático John Horton Conway .

Estes operadores (como "rectificar", "truncar", "expandir", etc.) permiten a xeración dunha vasta familia de poliedros a partir dos sólidos platónicos. O proceso de Ambo é, de feito, idéntico ao proceso de rectificación, onde os vértices do poliedro orixinal se "cortan" ata que o plano de corte chega exactamente aos puntos medios de todas as arestas. A súa aplicación máis coñecida é o primeiro paso na construción dun balón de fútbol (un icosaedro truncado) ou fulerenos (moléculas de carbono), comezando cun icosaedro e aplicando operacións que inclúen o proceso de Ambo/rectificación.

Resumo

En esencia, o ambo é un proceso de transformación xeométrica que: Reduce a simetría do poliedro a vértices uniformes entre si.

Crea un poliedro intermedio entre un poliedro e o seu dual. Aumenta o número de caras (engadindo as caras e os vértices do orixinal). É unha ferramenta fundamental para xerar e clasificar poliedros complexos a partir doutros máis simples.

A orixe da palabra "ambo" neste contexto xeométrico é moi específica e está directamente ligada ao traballo do matemático John Horton Conway .

Orixe directa: John Horton Conway. O termo "ambo" foi acuñado polo prolífico e brillante matemático John Horton Conway (1937–2020) como parte do seu sistema de operadores poliédricos. Conway , coñecido polo seu estilo lúdico e creativo á hora de nomear conceptos matemáticos, desenvolveu unha notación onde as letras ou sílabas simples representan operacións fundamentais que se poden aplicar a un poliedro para xerar un novo.

Etimoloxía e significado do termo

A palabra "ambo" provén do latín, onde significa "ambos". Por que escolleu Conway este termo?

A razón é profundamente descritiva e captura a propia esencia da operación: o poliedro resultante da operación "ambo" pode considerarse pertencente a ambos os poliedros: o orixinal e o seu dual.

Tomemos o exemplo clásico: o dual dun cubo é un cuboctaedro , e o dual dun octaedro (que é o dual do cubo) tamén é un cuboctaedro . O cuboctaedro resultante é, polo tanto, unha especie de "híbrido" ou "estado intermedio" que comparte características de ambos os poliedros proxenitores (o cubo e o octaedro). É un poliedro case regular que se atopa xusto no medio do par dual. En esencia, o poliedro "dual" é o "fillo" que herda por igual as propiedades de ambos os proxenitores (o sólido e o seu dual).

En notación: Ambo(Ambo(P)) é semellante a P.

Relación con outros operadores e aplicacións: O proceso de ambo é fundamental na teoría de poliedros e é un dos operadores de Conway , chamado así polo matemático John Horton Conway . Estes operadores (como "rectificar", "truncar", "expandir", etc.) permiten a xeración dunha vasta familia de poliedros a partir dos sólidos platónicos. O ambo é, de feito, idéntico ao proceso de rectificación, onde os vértices do poliedro orixinal se "cortan" ata que o plano de corte chega exactamente aos puntos medios de todas as arestas.

Aplicación máis coñecida: É o primeiro paso na construción dun balón de fútbol (icosaedro truncado) ou fulerenos (moléculas de carbono), partindo dun icosaedro e aplicando operacións que inclúen ambo/rectificación.

Resumo: En esencia, o ambo é un proceso de transformación xeométrica que:

Reduce a simetría do poliedro a vértices uniformes entre si. Crea un poliedro intermedio entre un poliedro e o seu dual. Aumenta o número de caras (sumando as caras e os vértices do orixinal). É unha ferramenta fundamental para xerar e clasificar poliedros complexos a partir doutros máis simples.

A orixe da palabra "ambo" neste contexto xeométrico é moi específica e está directamente ligada ao traballo do matemático John Horton Conway .

Orixe directa : John Horton Conway. O termo "ambo" foi acuñado polo prolífico e brillante matemático John Horton Conway (1937-2020) como parte do seu sistema de operadores poliédricos. Conway , coñecido polo seu estilo lúdico e creativo á hora de nomear conceptos matemáticos, desenvolveu unha notación onde as letras ou sílabas simples representan operacións fundamentais que se poden aplicar a un poliedro para xerar un novo.

Etimoloxía e significado do termo

A palabra "ambo" provén do latín, onde significa "ambos". Por que escolleu Conway esta palabra? A razón é profundamente descritiva e captura a propia esencia da operación: o poliedro resultante da operación ambo pode considerarse pertencente a ambos os poliedros: o orixinal e o seu dual. Tomemos o exemplo clásico: o ambo dun cubo é un cuboctaedro , e o ambo dun octaedro (que é o dual do cubo) tamén é un cuboctaedro . O cuboctaedro resultante é, polo tanto, unha especie de "híbrido" ou "estado intermedio" que comparte características de ambos os poliedros proxenitores (o cubo e o octaedro).

É un poliedro cuasiregular que se atopa precisamente no medio do par dual. Esencialmente, o poliedro ambo é o "fillo" que herda por igual as propiedades de "ambos" os pais (o sólido e o seu dual). Na notación de Conway , os operadores aplícanse como unha cadea de letras á descrición dun poliedro semente (por exemplo, "T" para tetraedro, "C" para cubo, "O" para octaedro, "D" para dodecaedro, "I" para icosaedro). O operador "a" (ambos) é un dos máis fundamentais. Por exemplo: aC significa "ambo de cubo", que é o cuboctaedro . aO significa "ambo de octaedro", que tamén é o cuboctaedro . aD (ambo de dodecaedro) produce o icosidodecaedro .

Resumo : Creador : John Horton Conway. Lingua orixinal: latín. Significado literal: "Ambos os dous". Razón do seu nome: Porque o poliedro resultante actúa como un punto intermedio ou común entre un poliedro e o seu dual, compartindo propiedades de ambos. É un exemplo perfecto da xenialidade de Conway : un termo curto, memorable e profundamente descritivo que encapsula a esencia dunha transformación xeométrica complexa.

Táboa resumida comparativa

	Regular	Poliedros uniformes	Poliedros de Johnson
Caras	Un tipo de cara normal	Caras regulares (diferentes)	Caras regulares (diferentes)
Vértices	Só un tipo de vértice	Transitorios de vértices	Vértices non transitivos
Simetría	A maior simetría	Alta simetría global. Todos os vértices son idénticos.	Simetría baixa ou local. Os vértices son de diferentes tipos.
Número	5	75 (con series infinitas de prismas/ antiprismas ).	92 (finito)
Inclúen	Sólidos platónicos	Sólidos platónicos, sólidos de Arquímedes , prismas e antiprismas	Pirámides, cúpulas, glorietas e combinacións das mesmas.

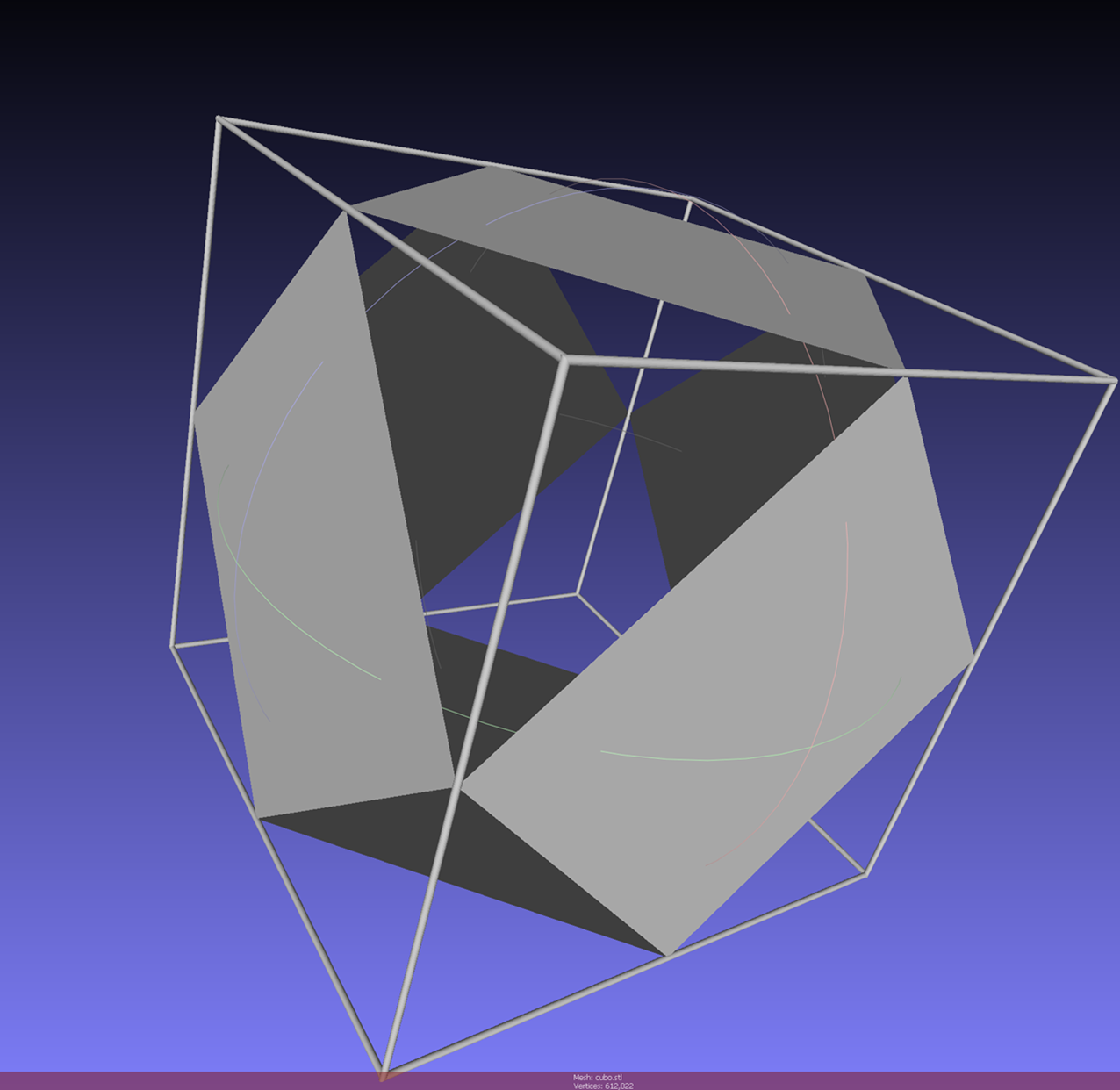

Ambo parcial das caras do cubo

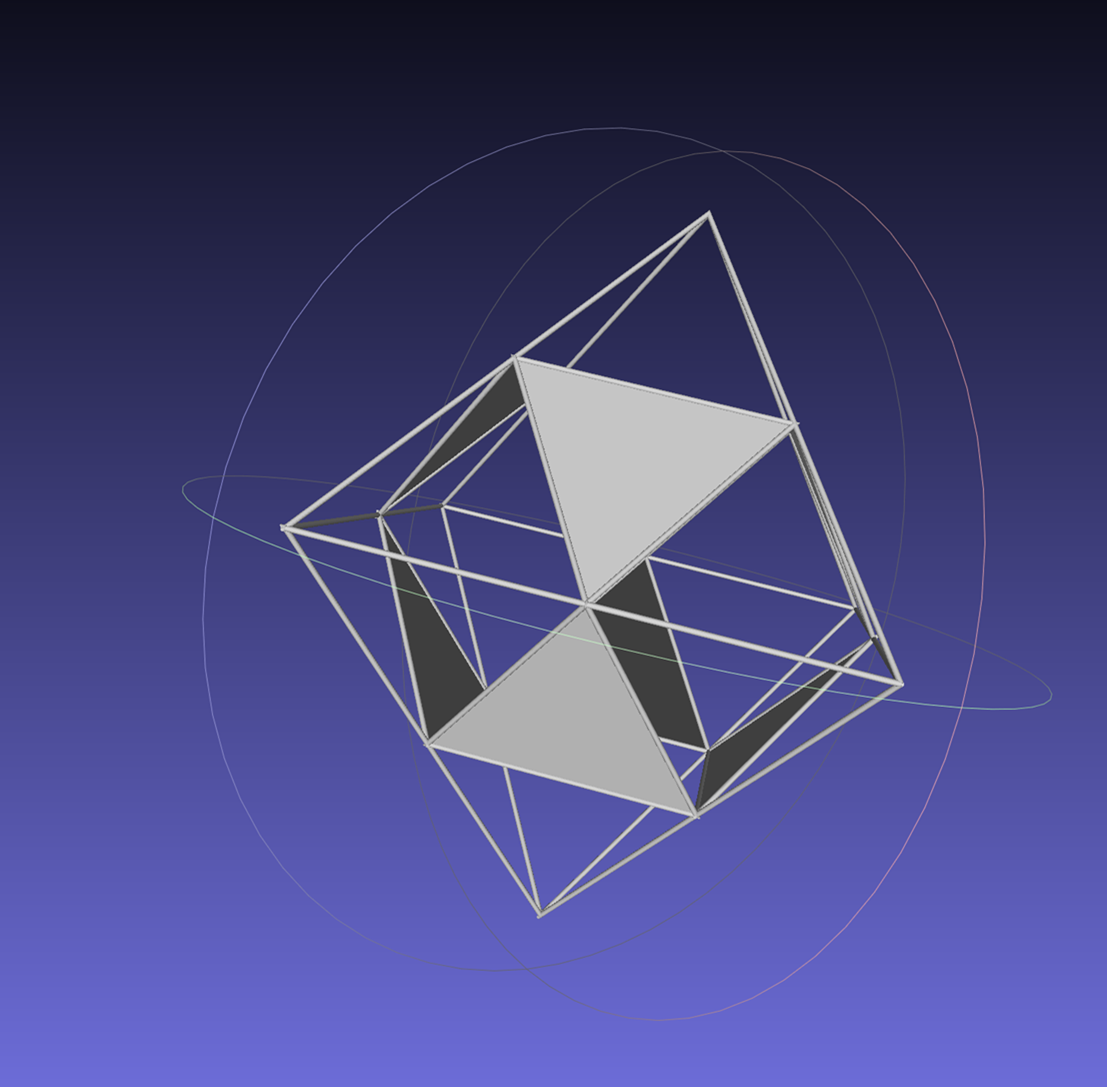

Ambo parcial das caras dun octaedro

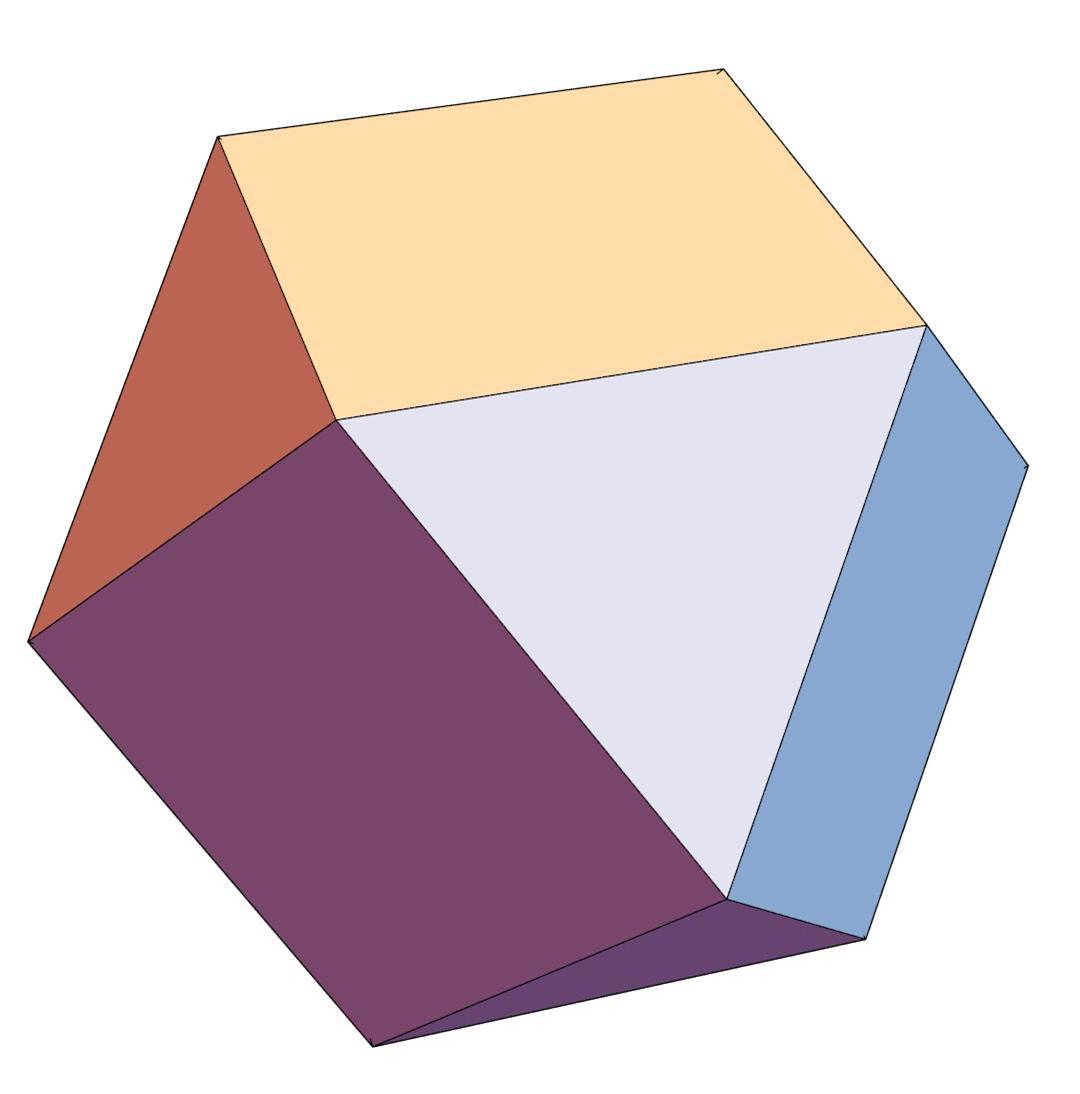

Xuntos forman as caras dun cuboctaedro (o cubo e o octaedro son duais)

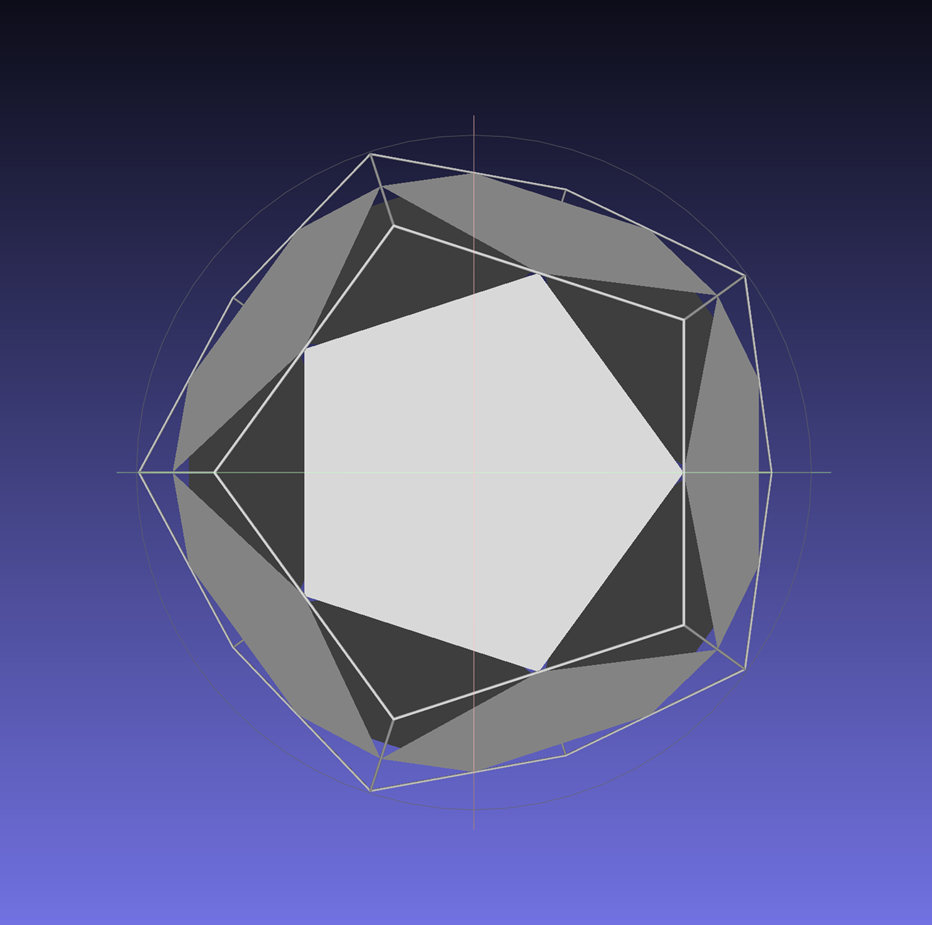

Ambo parcial das caras dun dodecaedro

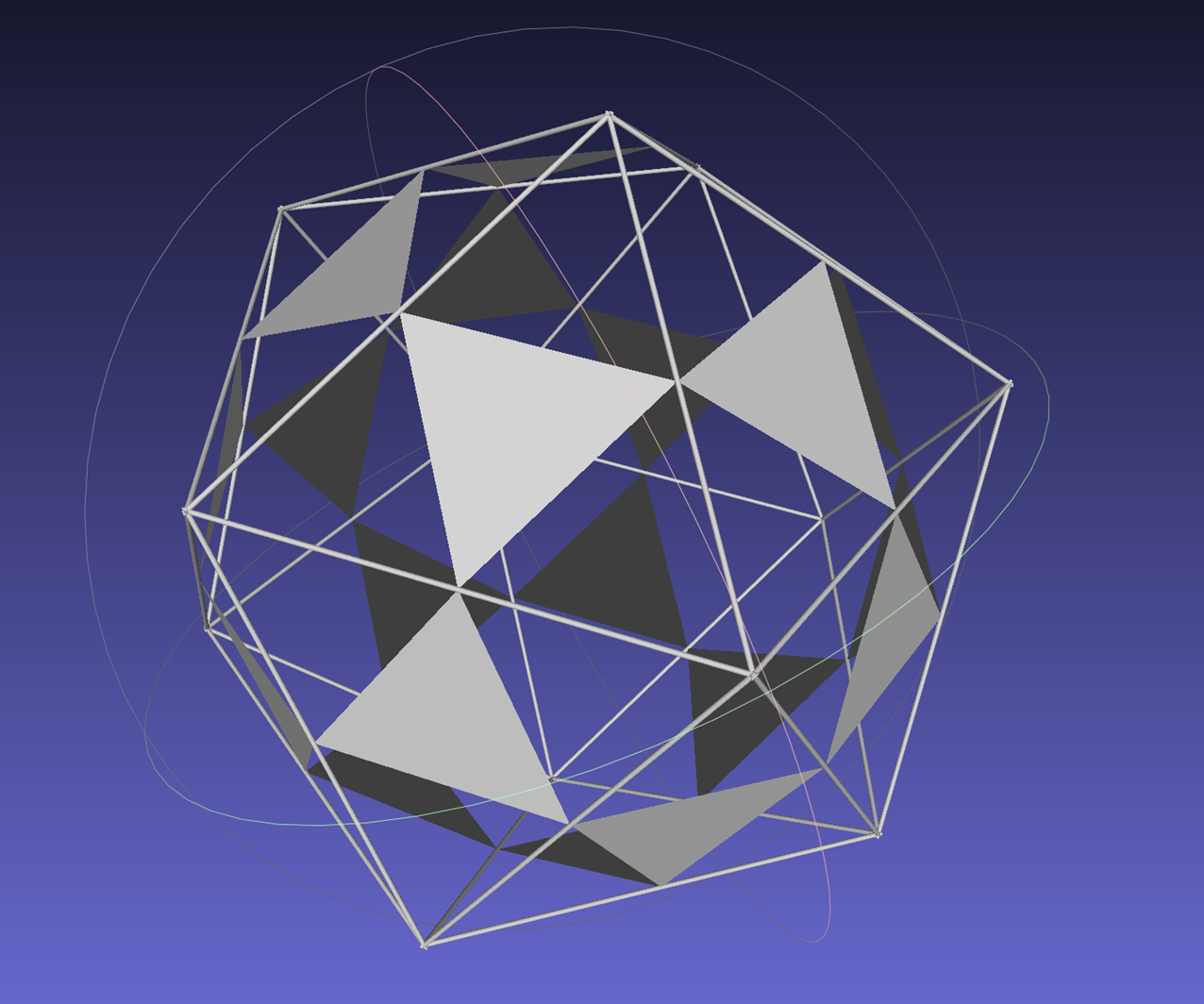

Ambo parcial das caras dun icosaedro

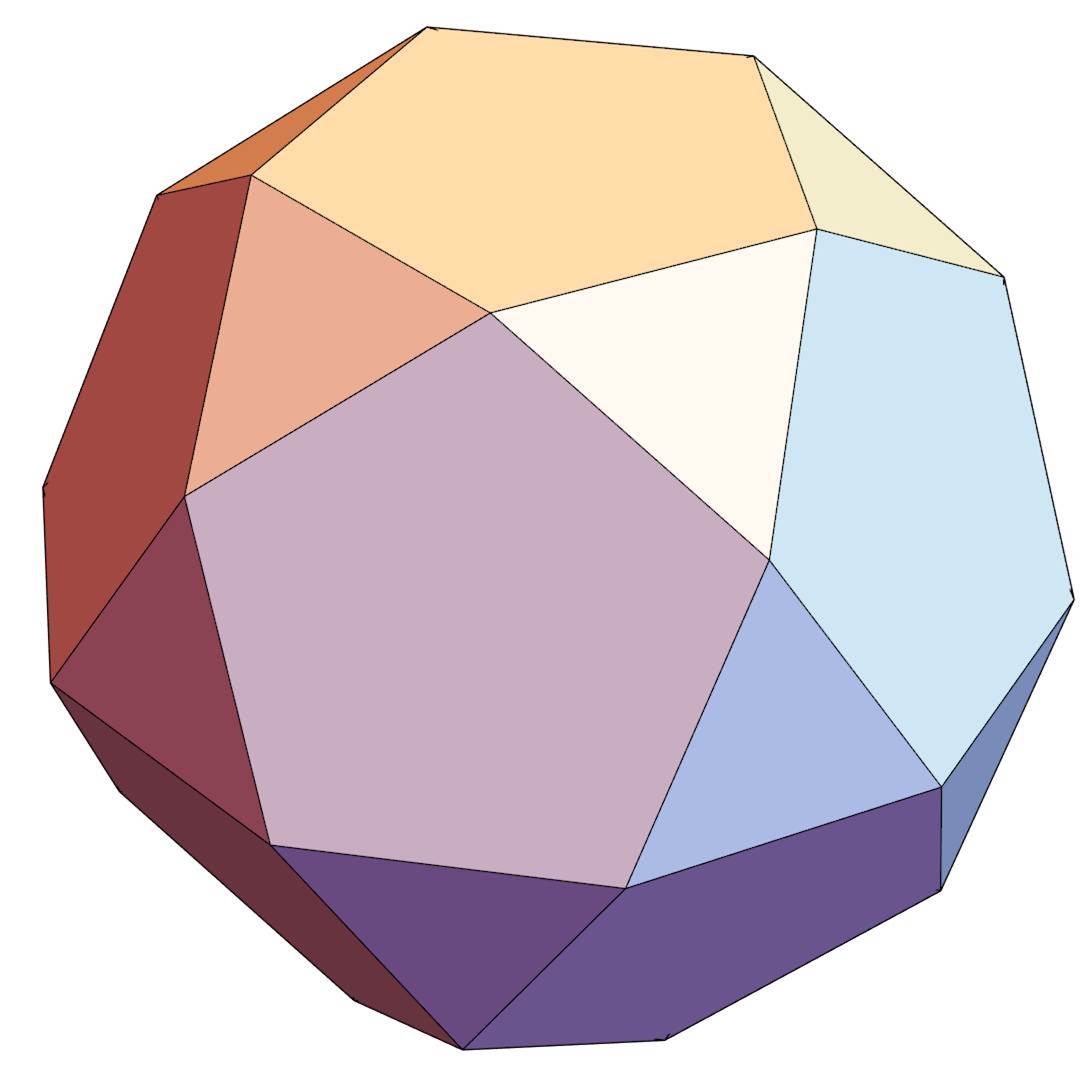

Se os xuntamos obtemos o icosidodecaedro (o icosaedro é o dual do dodecaedro)
